Штуцер дискретный ШДР-9М

Штуцер дискретный регулируемый ШДР-9М предназначен для регулирования расхода жидкости при нефтедобыче.

Штуцер дискретный регулируемый фланцевый предназначен для регулировки расходов жидкости при добыче углеводородов. Штуцер поддерживает дискретное значение ниже перечисленных режимов работы устья:

• поддержание рабочего режима нефтяной скважины, без прекращения добычи;
• установка заданного давления в скважине;
• контроль расхода жидкости.

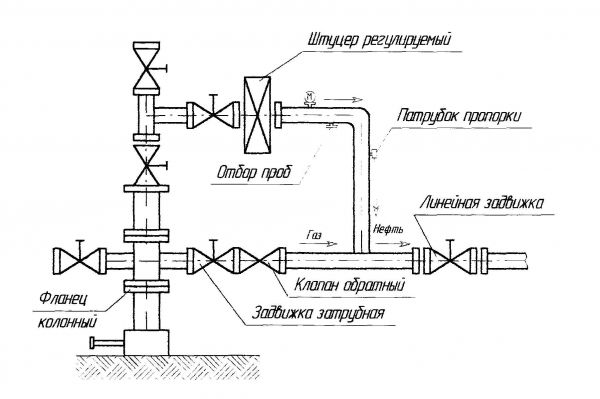

Устанавливается на фонтанной елке после задвижки (см. схему ниже)

Сопрягающие элементы и монтажные поверхности штуцера ШДФ-9М выполняются в двух вариантах:
1. Для фланцев ГОСТ 28919-91
2. Для резьбы ГОСТ 633-80
3. РД 26-16-40-89 (добавить)
Штуцер может эксплуатироваться в условиях УХЛ категории 1 по ГОСТ 15150-69

Технические данные штуцера дискретного регулируемого

Наименование параметра

Норма параметра

Рабочая среда

Нефть и вода

Рабочее давление, МПа

Условный размер проходного отверстия регулируемого органа, мм

0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18;

Управление штуцером

Ручное

Рабочая температура окружающей среды

От -60°С до +45°С

Регулируемый орган

Золотниковый цилиндр

Габаритные размеры, без учёта выводов для манометров, мм

234,0х136х115

Масса, не более, кг

24,0

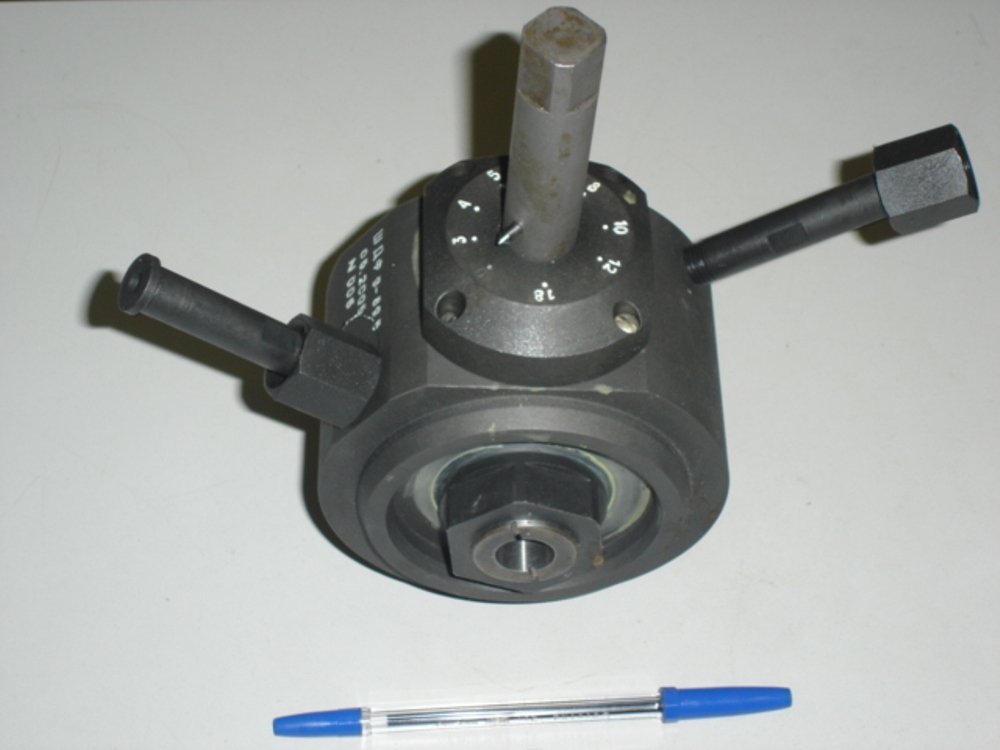

Штуцер дискретный ШДФ-9Мф

Предназначен для регулировки расходов жидкости при добыче углеводородов. Штуцер поддерживает дискретное значение ниже перечисленных режимов работы устья:

поддержание рабочего режима нефтяной скважины, без прекращения добычи;
установка заданного давления в скважине;
контроль расхода жидкости.

Сопрягающие элементы и монтажные поверхности штуцера ШДФ-9М выполняются в двух вариантах:

Для фланцев ГОСТ 28919-91
Для резьбы ГОСТ 633-80

Штуцер может эксплуатироваться в условиях УХЛ категории 1 по ГОСТ 15150-69

Технические данные штуцера дискретного ШДФ-9М

Параметр	Значение	Примечание
Монтаж	ГОСТ 28919-91, РД 26-16-40-89, ГОСТ 633-80	-
Рабочие жидкости	Вода, нефть	-
Давление, МПа	21	-
Условный регулирующий размер, мм	0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18	Диаметры могут быть изменены по желанию клиента.
Управление	Вручную	Установка телеуправления возможна.
Температура внешней среды	От - 60^оС до +40^оС	-
Регулирующий механизм	Золотниковый цилиндр	-
Материал цилиндра	Сталь 40ХН, (хром)	Допустима замена на сталь 38ХМЮА (азотированная)
Габариты, мм	220,0х125,0х100,0	-
Масса (меньше, чем), кг	8,0	Без упаковки и крепления
Вероятность поставки манометра без перекрытия потока	Да*	* При трехходовом вентиле

Герметичность ШДФ-9М обеспечена конструкцией штyцера отшлифованного и пригнанного по золотнику седла, что увеличивает износоустойчивость и длительный срок работы по герметичности. Течение жидкостей в трубопроводе гарантирует постоянный нажим на торец седла, что позволяет дольше сохранять герметичность.

Виды ШДФ-9М
Обозначение	Оптимальный диаметр уплотнительного кольца, D мм
ШДФ-9.001.000	89,5
ШДФ-9.002.000	90,0
ШДФ-9.003.000	90,6
ШДФ-9.004.000	101,6
ШДФ-9.005.000	107,9

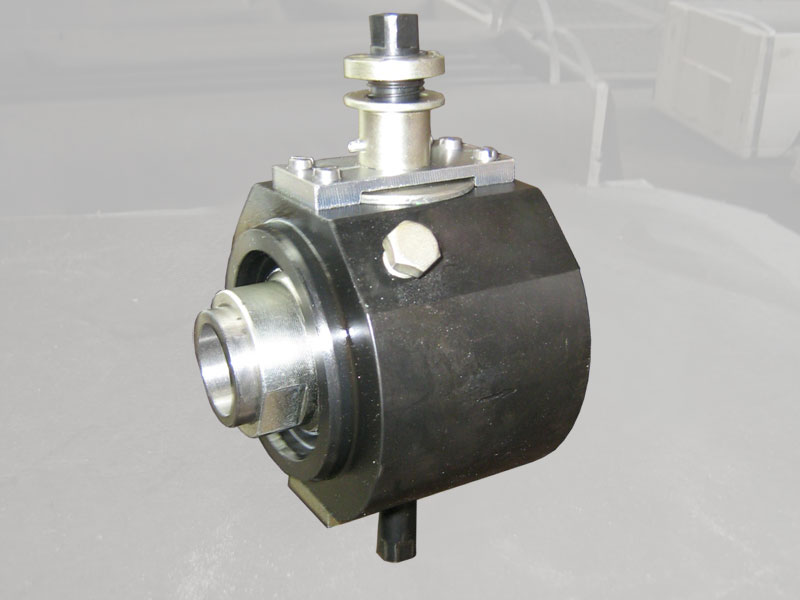

Штуцер дискретный ШДФ-10М

Исполнения ШДФ-10М отличает от исполнений ШДФ-9М и ШДР-9М увеличенный диапазон регулирования и условный проходной диаметр:
Диапазон регулирования ШДР-9М (ШДФ-9М) – 0…18 мм.
Диапазон регулирования ШДФ-10М – 0…34 мм.
Штуцер ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости.

Технические данные дискретного штуцера ШДФ-10М

Наименование параметра	Норма параметра
Рабочая среда	Нефть и вода
Рабочее давление, МПа	21
Условный размер проходного отверстия регулируемого органа, мм	0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34;
Управление штуцером	Ручное
Рабочая температура окружающей среды	От -60°С до +45°С
Регулируемый орган	Два золотниковых цилиндра
Габаритные размеры, без учёта выводов для манометров, мм	234,0х136х115
Масса, не более, кг	18,0

Штуцер дискретный ШДР-9м

Исполнение ШДР-9М отличает от исполнения ШДФ-9М большее количество позиций регулирования и наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Из-за расширенних функциональных возможностей штуцер ШДР-9М по сравнению со штуцером ШДФ-9М имеет большие габаритные размеры и вес.

Технические данные штуцера дискретного регулируемого

Наименование параметра	Норма параметра
Рабочая среда	Нефть и вода
Рабочее давление, МПа	21
Условный размер проходного отверстия регулируемого органа, мм	0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18;
Управление штуцером	Ручное
Рабочая температура окружающей среды	От -60°С до +45°С
Регулируемый орган	Золотниковый цилиндр
Габаритные размеры, без учёта выводов для манометров, мм	234,0х136х115
Масса, не более, кг	24,0
