Арматура фонтанная АФК6-65х35
Арматура фонтанная выпускаются по техническим условиям ТУ 3665-010-00221801-99 и предназначены для герметизации устья насосных (ЭЦН, ШГН) и фонтанных скважин, перекрытия и направления добываемой продукции в манифольд, а также проведения необходимых технологических операций.
Арматура предназначена для эксплуатации в условиях климатических районов I2 - II2 по ГОСТ 16350-80. Климатическое исполнение - УХЛ, категория размещения 1 по ГОСТ 15150-69.
Арматура фонтанная для нефтегазодобывающей промышленности АФК6-65х35
Усл. обозн.: АФК6-65х35
Материал Корпуса: сталь
Рабочая Среда: нефтепродукты
Тип Давления: N
Pmax: 350
Тип: Фонтанная и устьевая арматура
Схемы фонтанной арматуры АФКа-65х35, АФК6-65х21К, АФК6-65х35, АФ6-65х35
Рисунок 9 — Арматура фонтанная АФК3а-65×35 (АФ.00.000-72)
1 — крестовик; 2 — фланец переводной; 3, 18 — задвижки; 4 — клапан нагнетательный; 5 — тройник; 8 — вентиль; 6, 7, 10, 11, 14 — фланцы; 12 — катушка
Рисунок 10 — Арматура фонтанная АФК6-65×21 (АФК.210С.00.000-58)
1 — крестовик; 2 — переходник; 3, 18 — задвижки; 4 — клапан нагнетательный; 5 — крестовина; 8 — вентиль; 6, 7, 10, 11 — фланцы

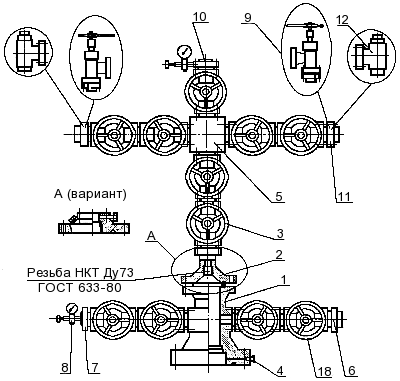

Рисунок 11 — Арматура фонтанная АФК6-65×35
1 — крестовик; 2 — переходник или фланец переводной; 3, 18 — задвижки; 4 — клапан нагнетательный; 5 — крестовина; 8 — вентиль; 9 — дроссель регулируемый; 6, 7, 10, 11 — фланцы; 12 — дроссель нерегулируемый
Рисунок 12 - Арматура фонтанная АФ6-65×35
1 — крестовик; 2 — фланец переводной; 3, 18 — задвижки; 4 — клапан нагнетательный; 5 — крестовина; 8 — вентиль; 6, 7, 10, 11 — фланцы
